Semi-Shield TBM

COBRA 공법

소수직구 발진에 따른 경제적 시공이 가능한 TBM입니다.

일반토에서 암반까지 전 토질 대응

세미실드 전문업체인 일본의 Taiko Techs사 인수,
기술이전 계약체결

일반토에서 암반까지 대응할 수 있는 이엠코리아의 Cobra 공법 중, 소구경 TBM은 고 내하력과 이수공정으로 강력한 분쇄 및 빠른 시공능력을 발휘하여 최고의 생산성을 보장합니다.

일반토에서 옥석, 암반까지 쉽고 빠르게 분쇄하는 전 토질 대응가능 소구경 TBM입니다. 소수직구 발진에 따른 경제적 시공이 가능한 장비로서 경암 지역이 많은 우리나라 지형에도 적합한 장비입니다. 설비의 크기가 작아 장소를 차지하지 않으며 고 출력모터와 트리콤비트를 사용하여 옥석 암반층에 위력을 발휘할 수 있습니다.

코브라 공법의 특징 및 적용분야

ㆍ고 내하력 방식 이수공정식
ㆍ조인트 파이프 사용에 의한 롤링 방지
ㆍ고출력모터 + 토리콤비트 채용에 의해 옥석 암반층에 위력 발휘

주요 구성부품 (Main Components)

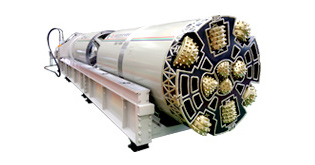

추진기본체 (Tunneling Machine)

• 커터비트 : 트리콘커터비트
• 방향수정실린더 : 980kN x 3EA
• 커터 모터 : 110kW (55kW x 2EA)
• 회전수 : 7.92rpm
• 토크 : 135.3kN·m
• 크기 : Φ1,840 x L4,135
• 무게 : 18,000kg

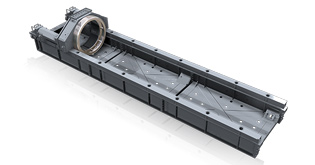

추진잭 (Pipe Jacking)

• 추진력 : 7,840kN
• 크기 : W2,300 x L5,350 x H2,300
• 무게 : 11,000kg

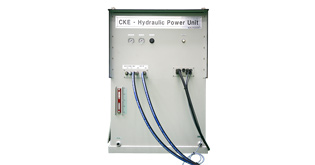

유압유니트 (HYD. Unit)

• 전동기 : 30kW x 2EA
• 토출량 : 0∼50ℓ/min
• 최대압력 : 50MPa
• 사용압력 : 40MPa
• 크기 : W1,500 x L1,200 x H1,500
• 용량 : 3,800ℓ
• 무게 : Empty 1,000kg, Full 2,500kg

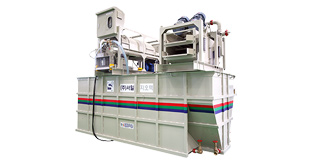

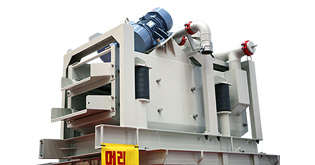

이수처리장치 (탱크, 머드 세퍼레이터)

• 형식 : SM-4
• 처리량 : 3.6㎥/Min
• 처리능력 : 36∼40t/H
• 교반 펌프 : 5.5kW x 2EA
• 사이크로 펌프 : 22kW x 2EA
• 진동장치: 5.5kW x 2EA
• 용량 : 40,000ℓ
• 탱크 무게 : 9,000kg
머드세퍼레이터 3,000kg

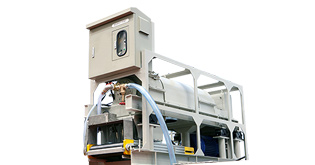

마이크로 세퍼레이터 (Decanter)

• 형식 : DK-30
• 출력 : 22kW
• 처리능력 : 8∼10㎥/h
• 크기 : W2,335 x L840 x H1,550
• 무게 : 3,200kg
활제주입플랜트 (Lubrication System)

• 형식 : MU-400
• 전동기 : 0.75kW
• 토출량 : Max. 9ℓ/min
• 토출압 : Max. 2MPa
• 교반 모터 : 0.75kW
• 무게 : 540kg

Cobra공법의 장비는 가스관로, 통신관로, 상하수도관 공사 등 다양한 용도로 시공할 수 있습니다.

ㆍ기종 : CKE-1000 / CKE-1400 / CKE-1500 / CKE-2000 시공현장

Pipe Return 공법

자주식으로 전후진 굴진이 가능한 TBM입니다.

도달 수직구를 필요로 하지 않는 획기적인 공법

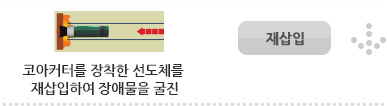

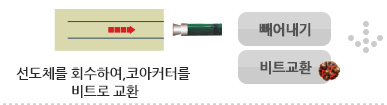

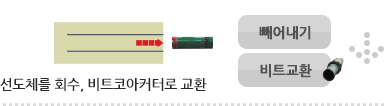

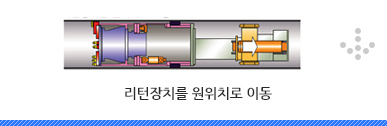

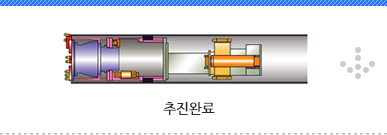

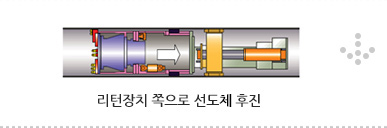

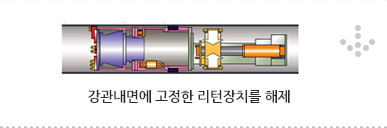

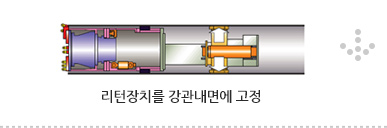

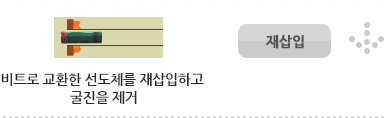

자주식 리턴장치 탑재에 의해서 선도체를 발진수직구로 회수하여 커터(비트)교환 후 재 굴진

자주식 리턴장치를 탑재해 선도체를 발진 수직구로 회수가능하며 자주적으로 전, 후진이 가능한 세계유일의 Semi-shield TBM으로 기존의 공법으로 불가능한 시공을 가능하게하는 획기적공법의 굴착장비입니다. 이 장비의 특징은 모든 토질, 장거리, 전 방향의 굴진과 땅속의 장애물 등에도 대응 가능하며, 자동제어 시스템에 의한 간편한 운전조작을 실현한 굴착장비라는 점입니다. 이에 추진공사는 물론 기초공사, 비탈면 공사, 파이프 루프공사 및 집수정 공사 등 광범위한 시공이 가능해졌습니다. 작업 중 커터 교체한 후 재삽입하는 시공은 물론 토질변화에 맞춰 굴착도중 비트 교환이 가능합니다. 또한 최소 직경 2000mm의 발진수직구가 필요하며 장거리 굴진은 최대 300m 이상 가능합니다.

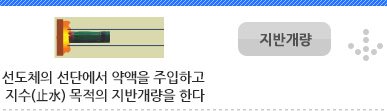

파이프리턴 공법의 특징 및 적용분야
