Aerospace



항공

끊임없는 기술개발로 항공기 주요구성품 국산화에 앞장서겠습니다.

항공

기술의 전문성과 신뢰성 확보



항공부품 산업에서의 이엠코리아는 지난 2006년 T-50 도어 액츄에이터 parts 생산을
기점으로 2008년 A340/A380 랜딩기어 parts 생산 및 2012년 T-50의 Hydraulic Reservoir를 자체적으로 디자인 하고 생산하는 기술력을 갖추는 단계에 이르게
되었습니다.

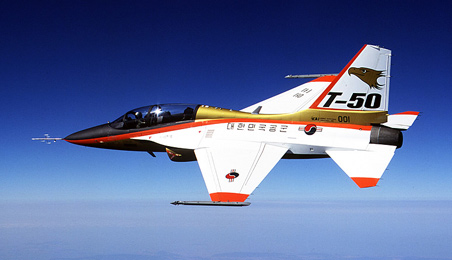

T50 / TA50 / FA50

유압 저장조

대한민국 초음속 전투기 T-50의 핵심 parts인 항공기 유압 저장조를 생산하고 있습니다. 유압 저장조의 디자인부터 생산, 조립, 테스트 등 전 공정을 아우르는 기술력을 확보하였으며 최근 인도네시아로 수출된 16대분의 T-50 유압 저장조 납품을 완료하였습니다.

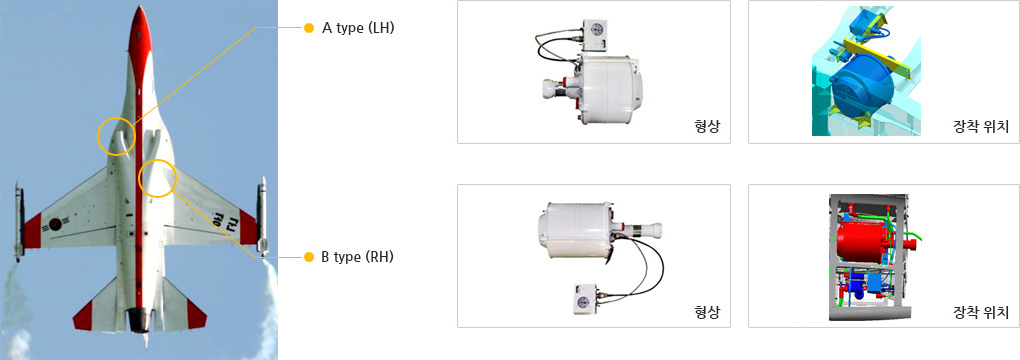

유압저장조 위치
작업 범위
  • 자체 설계 도면에 의한 완제품 제작
  • 개발 및 초도 납품 : 2012
  • 완제품 per ship set
설계 컨셉트
  • 항공기 내 유압 부품 및 회로도 내의 유압 상쇄를 위한 부트스트랩 타입 저장조
  • 표시 온도 범위: -40˚F ~ +160˚F
  • 표시 유량 범위: 0% ~ 100%
  • 내부 고압에 대비해 저장조를 보호하기 위한 릴리프 밸브 장착
EM KOREA
  A Type B Type
치수 (Diameter x L, inch) Φ10.5 x 15 Φ10.5 x 23
무 게 (lbs) max. 7.5 (7.937 kg) max. 19.5 (8.845 kg)
유압 량(cu-in) min. 370 (6.06ℓ) min. 700 (11.47ℓ)
주요 특성
  • 시스템 공급 압력: 3,100 psig
  • 부트스트랩 압력: 85 ±5 psig
  • 유압유: MIL-PRF-83282
  • 신뢰성 시험: 800,000cycles

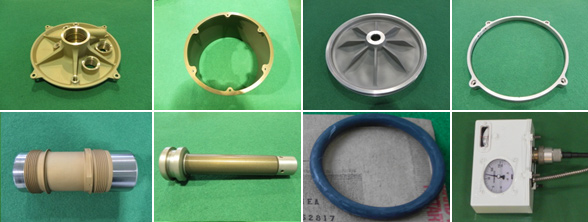

주요 부품
소 재 : 7075-T73(중량 감소)

주요부품

랜딩 기어 구성품

2008년 첫번째 납품을 이래로 저희 이엠코리아는 Trailing Arm, Pivot Axle 그리고 Cam등 28종의 A340/A380 랜딩기어 부품을 생산, 납품하고 있습니다.
정밀가공 기술력을 바탕으로, 랜딩기어 도어 액츄에이터 장치에 필요한 필수 부품 54여 가지를 생산, 조립하고 있습니다.

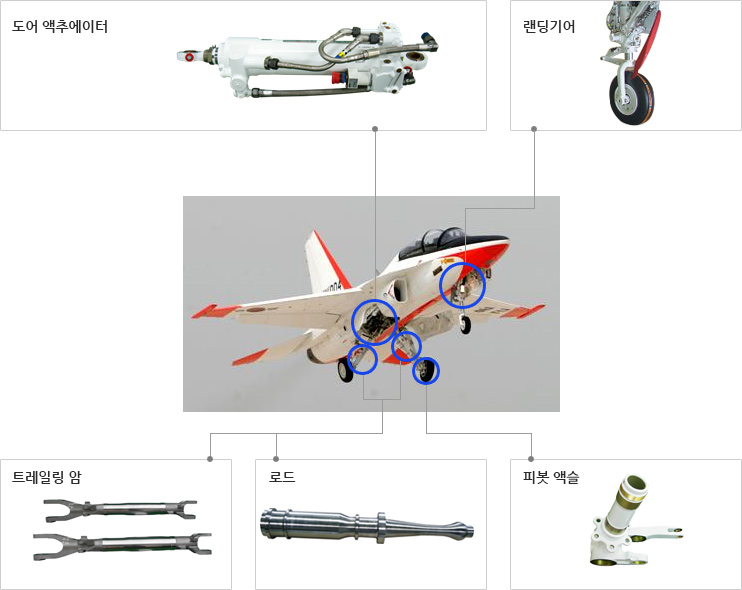

도어액추에이터, 랜딩기어, 트레일 암, 로드, 피못 액슬 위치
랜딩 기어 부품
  • Built-to-print를 기반으로 랜딩기어 주요 기계 부품 가공
  • 개발 및 초도 납품 : 2008
  • 39 Item per ship set

EM KOREA
프로젝트 명 재 질 치수(mm)
T50/TA50/FA50 Landing gear 300M (High strength steel 1950 Mpa↑) 178*1344, 119*839, 324*332
도어 액츄에이터
  • Built-to-print를 기반으로 랜딩기어 도어 액츄에이터 주요 기계부품 가공
  • 개발 및 초도 납품 : 2006
  • 54 Item per ship set

EM KOREA
프로젝트 명 재 질 치수(mm)
T50 L/G Door actuator 4340, 7075-T73511, Z6CNU17-04 80*390

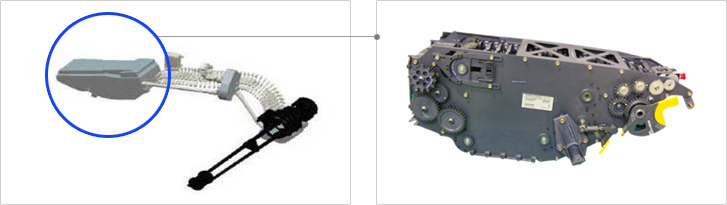

탄저장 시스템

Built-to-print를 기반으로 랜딩기어 주요 기계 부품 가공
개발 및 초도 납품 : 2008
39 Item per ship set

탄저장 시스템
EM KOREA
프로젝트 명 재 질 치수(mm)
TA50 Ammunition box 17-4PH, SAE4140, AMS5347 550*280


수리온 (Korea Utility Helicopter)

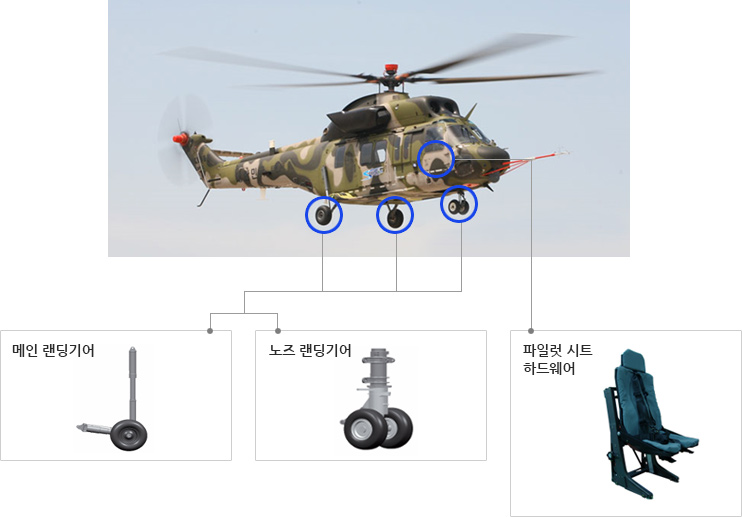

메인 랜딩기어, 노즈 랜딩기어, 파일럿 시트 하드웨어 위치
랜딩 기어 부품
  • Built-to-print를 기반으로 랜딩기어 주요 기계 부품 가공
  • 개발 및 초도 납품 : 2008
  • 53 Item per ship set

EM KOREA
프로젝트 명 재 질 치수(mm)
Korea Utility Helicopter Landing gear 300M AMS4340 AMS6419 97*200
파일럿 시트 - 하드웨어
  • Built-to-print를 기반으로 파일럿 시트 주요 기계 부품 가공
  • 개발 및 초도 납품 : 2006
  • 52 Item per ship set

EM KOREA
프로젝트 명 재 질 치수(mm)
Korea Utility Helicopter Pilot seat hardware 2024-T3, 7075-T7351, AlMgSi Alloy 420*900


AIRBUS A340 / A380

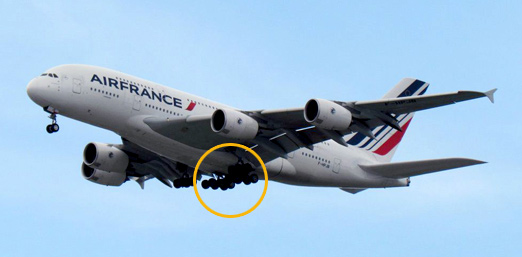

air bus 서포트 튜브, 스페이서, 엑슬, 토크 테이크, 캠
랜딩 기어 부품
  • Built-to-print를 기반으로 랜딩기어 주요 기계 부품 가공
  • 개발 및 초도 납품 : 2008
  • A340 : 9 Item per ship set
    A380 : 19 Item per ship set

EM KOREA
프로젝트 명 재 질 치수(mm)
A340/A380 Landing gear 4340 7175-T73 4340 7075-T73511 280*55, 172*934, 194*150, 279*744
